ALLOZ, ACUEDUCTO DE

ALLOZ, acueducto de

Forma parte del canal del mismo nombre que, derivando del contraembalse de Alloz, conduce el agua a lo largo de 11.500 metros hasta la cámara de carga de la central eléctrica de Mañeru, segundo arovechamiento hidroeléctrico del citado esquema hidráulico; la capacidad de transporte del canal es de 11 metros cúbicos por segundo.

Se construyeron tres acueductos para salvar otras tantas vaguada, las del río Salado y de los barrancos de Tejería y Morondoba. Los tres son del mismo tipo estructural y su proyecto se debe al Ingeniero de Caminos, Canales y Puertos, Eduardo Torroja Miret. Su construcción la llevó a cabo por la empresa Huarte y Cª en 1939.

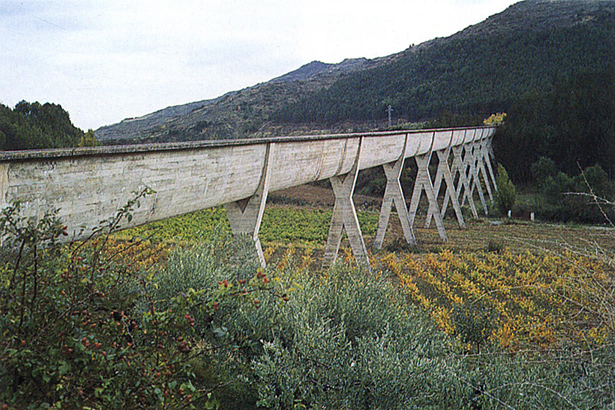

El acueducto principal, que salva el valle del río Salado, es una estructura de 218 metros de longitud formada por un canal autorresistente que se apoya sobre soportes de hormigón en forma de X, o de tijera, situados cada 20 metros. Existen juntas en el centro de los vanos alternos, por lo que las vigas longitudinales que constituyen el canal se componen de un vano central de 20 metros de luz y dos voladizos laterales de 10 metros cada uno, construídos en hormigón postensado para evitar la presencia de tracciones. La sección transversal en contacto con el agua tiene forma de parábola cúbica adecuada a sus funciones estructural e hidráulica; su canto es de 2.75 m, el espesor de pared es de 15 cm y lleva dos nervios de rigidización de 0,60 metros de anchura en los bordes superiores de la U, en los que van alojados los cables longitudinales de pretensado. Transversalmente, la sección va atirantada con barras de acero provistas de tensores de rosca situadas a cuatro metros de separación.

La doble compresión longitudinal y transversal así obtenida asegura la ausencia de agrietamientos, condición fundamental en una estructura hidráulica para evitar fugas de agua y garantizar su durabilidad. Esta obra de ingeniería fue una de las primeras que se realizaron en el mundo con la técnica del hormigón pretensado. La construcción se caracteriza por la originalidad técnica y la belleza del diseño.
